DL-2杠杆量规日本孔雀PEACOCK

简要描述：

DL-2杠杆量规日本孔雀PEACOCK
杠杆类型（DL-2 / DL-2S）适用于抖动测量。
通过使量规高度尽可能小，对于测量狭窄的地方（D-5UZ）非常方便。（D-5UZ 停产）
您可以使用中继线延长信号线。

产品型号：DL-2

产品时间：2023-05-20

DL-2杠杆量规日本孔雀PEACOCK

杠杆类型（DL-2 / DL-2S）适用于抖动测量。
通过使量规高度尽可能小，对于测量狭窄的地方（D-5UZ）非常方便。（D-5UZ 停产）
您可以使用中继线延长信号线。

DL-2杠杆量规日本孔雀PEACOCK

DL-2 / DL-2S

杆直接
滑动以进行测量，如图所示。
（防止了由于电弧操作引起的错误。）

技术指标
型号	DL-2	DL-2S	D-5	D-5S	D-5UZ（已停产）
测量范围	* 1 2毫米		5毫米		5毫米
小显示量	0.01毫米	0.001毫米	0.01毫米	0.001毫米	0.01毫米
精度（不包括量化误差±1个计数）	0.01毫米	0.003毫米	0.005毫米	0.002毫米	0.01毫米
测量功率	0.6N以下		0.5N以下		1.0N以下
持有方法	φ6.5mm耳形金属零件 /主体底部的燕尾槽		φ8mm阀杆		带耳把的后盖（6.5毫米）
探针	Sφ2mm（带硬质合金球）		Sφ2.4mm（带钢球X-2）		Sφ2.4mm（带钢球X-107）
线长	2m
工作温度	0-40℃
输出信号	90°相差，20μm间距（连接器R03-PB8M田岛）
适用柜台	C-500 / C-700 / CM-5B
标准价	40，000日圆	45，000日圆	40，000日圆	45，000日圆	45，000日圆
选件	中继码（2、3、5、10m）
* 1 杠杆触点线性地工作。它不像杠杆千分表那样作圆周运动。
外形尺寸（DL-2 / DL-2S）

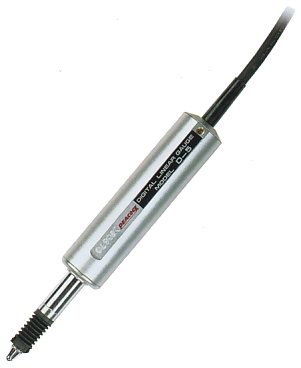

外形尺寸（D-5 / D-5S）
外形尺寸（d-5UZ XS-6用）（停产）
