频闪仪日本SUGAWARA菅原LED频闪灯X-1

频闪仪日本SUGAWARA菅原LED频闪灯X-1

简要描述:

频闪仪日本SUGAWARA菅原LED频闪灯X-1
L-1
CITIZENSignal Indicator(TRI-METRON)   2S-010
ONOSOKKI KS-200
Mitutoyo  293-100-10
Mitutoyo 293-250-30
SUZUKI

产品型号:L-1

产品时间:2020-11-25

打印当前页

频闪仪日本SUGAWARA菅原LED频闪灯X-1

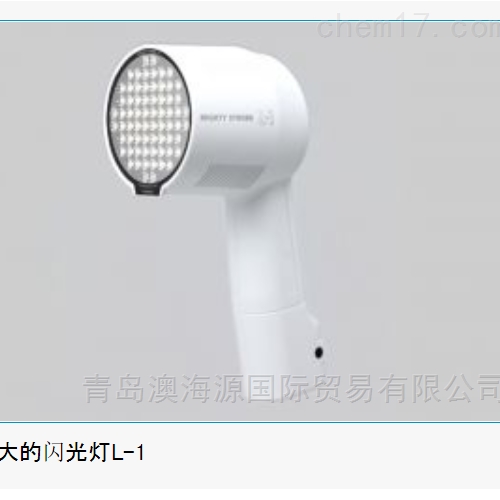

Mighty Strobe L-1是Sugawara的LED频闪灯,在频闪镜制造领域已有60多年的历史。在充分利用LED的优势的同时,我们实现了必要且足够的短闪光时间和光量。它以大360,000 FPM的大发射频率和大量的光均匀地照明。无需更换灯泡,节省了时间和金钱。由于其体积小,重量轻(980克,包括电池)和低功耗,它可以在1/2光强度下连续使用9小时,在大光强度下连续使用4.5小时。由于它不发光,因此也适合在安静的环境中使用。

L-1照射范围

L-1照射范围

聚光镜在1 m的距离上极其均匀且明亮地照亮40 cm区域。通过混合两种颜色的LED,您可以观察自然色彩的物体。

频闪仪日本SUGAWARA菅原LED频闪灯X-1



LED频闪灯L-1和氙气频闪灯X-1的发光时间

LED频闪灯L-1和氙气频闪灯X-1的发光时间

氙气管闪光灯具有瞬间大量的光线。例如,在6000 FPM时,我们的氙气管频闪X-1的发光时间非常短,约为5微秒(1 / 200,000秒),即使在超高速运动或观察的物体很小的情况下也可以获得清晰的静止图像。
另一方面,LED闪光灯通过调节发光时间获得大量的光。LED闪光灯L-1可以以50 µsec(1 / 20,000秒)的发光时间获得与X-1相同的光量,因此在正常转速测量和状态观察中可以获得足够清晰的静止图像。我会。
根据您的应用选择LED频闪灯或氙气频闪灯。

发光时间和亮度调节

设置发光时间的方法有两种:“占空比设置模式”和“时间设置模式”。

占空比设定模式:
用“%”设定,代表发光周期中发光时间的比率(从一个发光到下一个发光的时间)。亮度可以以0.1%的增量从0.1%到1%分10步调节。
即使增加或减少发射频率,光量也将保持恒定。因此,可见图像的亮度不变,因此适合于正常转速测量。

时间设置模式:将
发光时间设置为“微秒”。可以进行确的发光时间管理,因为可以以0.1微秒为增量从0.1微秒到1%的发射周期进行设置。即使增加或减少发射频率,每次发射的发射时间也是恒定的,因此可见图像的清晰度不会改变。它适用于观察运动物体和旋转物体的状态,并用于外部同步发光。

配备了频闪观测仪所需的所有功能

它具有内部振荡发射,覆盖30至360,000 FPM(外部信号发射为0至36,000 FPM)的超宽发射频率范围,并且还配备了将发射信号输出到外部的端子。通过连接接近传感器或光电传感器,它也可以用作转速表(30至120,000 RPM)。角度延迟/时间延迟发光功能强烈支持研究应用,电池驱动器使其可以在任何地方使用。

外部输入传感器

外部输入传感器

操作确认传感器

接近传感器:OMRON E2E-X□D1(DC 2线制,常开输出(NO)规格)
光电传感器:OMRON E3Z-□6□(DC 3线制,NPN输出规格)

带有节能LED和内置锂离子电池的长时间驱动

通过附带的交流适配器充电2小时,可以在1/2光强度下连续使用9小时,在大光强度下连续使用4.5小时。由于可以在充电时使用,因此不会中断工作。

主要特点

  • 30至360,000 FPM的超宽发射频率范围(发射外部信号时为0至36,000 FPM)
  • 无需更换灯
  • 使用超亮LED
  • 可以通过两种方式设置发光时间:亮度(%)和时间(µsec)。
  • 980g轻巧的机身,可一只手操作
  • 内置电池在1/2光线下连续发光9小时,在大光线下连续发光4.5小时
  • 可以在充电时使用
  • 有机EL显示屏即使在明亮的地方也易于看清
  • 完全具备必要的功能,例如内部振荡发射,外部同步发射(还兼容市售的接近传感器/光电传感器输入),角度延迟发射,时间延迟发射和测速仪功能(30至120,000 RPM)

使用范例

  • 测量各种电机的转速
  • 生产现场等各种旋转设备的转速测量和运行检查
  • 目视观察高速旋转和高速运动
  • 检查印刷品的颜色,颜色不齐和污点,检查时间标记和蜻蜓位置不齐等。
  • 纺纱机锭子转速的测量,纱球的观察,织机的定时调整等
  • 用于目视检查炼铁生产线中贯穿板的光源
  • 研发部门用于高速现象分析和摄影的光源
  • 用于教育等

主要规格

型号名称L-1
发射频率范围内部振荡:30-360,000 FPM
外部同步:0-36,000 FPM
转速表测量范围30-120,000r /分钟
发光时间设定占空比:发光周期的0.1至1%
时间设置:发光周期的0.1 µs至1%(大500 µsec)
动作模式内部振荡模式/外部同步模式/测速仪模式
延迟功能
(选择外部同步模式时)
角度延迟功能:0-359°,分辨率:1°
时间延迟功能:0-2000ms,分辨率:1ms
外部同步输入信号电压信号,TTL信号,集电极开路,继电器,接触信号,接近传感器/光电传感器信号
 电压信号:L电平0-3.6V,H电平5-26.4V,10µsec或更多
 TTL信号:L电平0-1V,H电平2-5V,10µsec或更高
外部同步输出信号集电极开路输出DC30V / 8mA
电池锂离子电池(内置)
 使用时间:约9小时(占空比0.5%)至约4.5小时(1%)
 充电时间:约2小时(电源关闭时)
AC适配器AC100-240V,50/60赫兹
大众约980g
尺寸长182 x宽122 x高294(毫米)
标准配件AC适配器,手带,使用说明书
选项信号输入电缆:8CK-602-182
信号输出电缆:8CK-402-182
接近传感器/光电传感器,用于外部输入
  • 高亮度和大量光线,大输出功率为15W
  • 900g轻巧的机身,可单手操作
  • 共有3种亮度切换级别:H(15W),M(10W),L(5W)
  • 内置锂离子电池在L灯下驱动4小时,在H灯下驱动1.5小时
  • 可以在充电时使用
  • 发射范围为30到36,000 FPM(发射外部信号时为0到36,000 FPM)
  • 通过短脉冲发射(闪烁时间为2.4µsec)获得清晰的静止图像
  • 有机EL显示屏即使在明亮的地方也易于看清
  • 配备内部振荡发射,外部同步发射,角度延迟发射,时间延迟发射,转速计功能(30至120,000 RPM)

使用范例

  • 测量各种电机的转速
  • 生产现场等各种旋转设备的转速测量和运行检查
  • 目视观察高速旋转和高速运动
  • 检查印刷品的颜色,颜色不齐和污点,检查时间标记和蜻蜓位置不齐等。
  • 纺纱机锭子转速的测量,纱球的观察,织机的定时调整等
  • 用于目视检查炼铁生产线中贯穿板的光源
  • 研发部门用于高速现象分析和摄影的光源
  • 用于教育等

主要规格

型号名称X-1
发射频率范围内部振荡:30-36,000FPM
外部同步:0-36,000FPM
转速表模式测量范围30-120,000r /分钟
输出功率5W / 10W / 15W切换
闪光时间大约2.4微秒(半价范围)
大输出能量0.3J /英尺
动作模式内部振荡模式/外部同步模式/测速仪模式
延迟功能
(选择外部同步模式时)
角度延迟功能:0-359°,分辨率:1°
时间延迟功能:0-2000ms,分辨率:1ms
外部同步输入信号电压信号,TTL信号,集电极开路,继电器,接点信号
 电压信号:L电平0-3.6V,H电平5-26.4V,10µsec或以上
 TTL信号:L电平0-1V,H电平2-5V,10µsec或以上
外部同步输出信号光电耦合器输出8mA / DC30V
闪光灯高亮度氙气闪光灯FX-6SP
电池锂离子电池(内置)
 使用时间:大约4小时(5W)至大约1.5小时(15W)
 充电时间:大约2小时
AC适配器AC100-240V,50/60赫兹
大众约900g
尺寸长182 x宽122 x高294(毫米)
标准配件AC适配器,手带,使用说明书
选项信号输入电缆:8CK-602-182
信号输出电缆:8CK-402-182
接近传感器/光电传感器,用于外部输入
