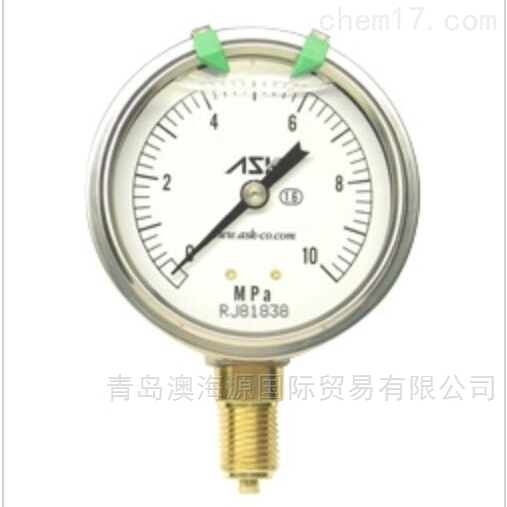

OPG-DT-39-S甘油压力表日本ASK

简要描述：

OPG-DT-39-S甘油压力表日本ASK
*密封的压力表中甘油液体的粘性阻力会由于机械振动而抑制指针的移动。而且，波登管的运动被缓冲，并且流体的脉动压力被吸收。
甘油液体还可以润滑压力表内部的磨损部件，例如轴承和齿轮，从而提高内部机构的耐用性。
即使布尔登管破裂，前玻璃也不会飞散，并且采取了安全措施，以使液压油从安全盖中逸出。
绿色的安全标记贴在外壳的外圆周上，可轻松设置压力范围（仅适用于ø

产品型号：

产品时间：2023-05-21

打印当前页

OPG-DT-39-S甘油压力表日本ASK的详细资料：

OPG-DT-39-S甘油压力表日本ASK

*密封的压力表中甘油液体的粘性阻力会由于机械振动而抑制指针的移动。而且，波登管的运动被缓冲，并且流体的脉动压力被吸收。
甘油液体还可以润滑压力表内部的磨损部件，例如轴承和齿轮，从而提高内部机构的耐用性。
即使布尔登管破裂，前玻璃也不会飞散，并且采取了安全措施，以使液压油从安全盖中逸出。
绿色的安全标记贴在外壳的外圆周上，可轻松设置压力范围（仅适用于ø60）。
作为选择标准，选择压力表的大刻度至少是要使用的压力范围的两倍

OPG-DT-39-S甘油压力表日本ASK

格式

OPG	--	一个	Ť	--	G1 / 4	--	60	X	10兆帕	--	乙	--	CR

模型

甘油压力表

形状

A：
无边型B：圆边型
D：嵌入型（带支架）

股形

T：方（ø60，A，B型ø75）
S：六角（ø100）
U：两侧（D型ø75）

连接螺丝直径

G1 / 4（ø60）
R1 / 4（A型ø60）
G3 / 8（ø75，ø100）

尺寸

60：	ø60毫米
75：	ø75毫米
100：	ø100毫米

压力范围（大刻度）

请参阅压力范围表。

仅适用于ø60D型

毛坯
：D型以外的ø60B：ø60D型

有/无着
*仅ø60

空白：无着
CR：有着（包含在包装盒中）

*有关彩色压力表，请与我们联系。
*安全标志未贴在颜色范围的刻度盘（特殊产品）上。

规范

形状

Ø60
AT

Ø60
BT

Ø60
DT

Ø75
AT

Ø75
BT

Ø75
DU

ø100
AS

ø100
BS

ø100
DS

使用的液体

通用石油液压油，水乙二醇液压油，磷酸酯液压油，水

准确性

±1.6％/ FS

工作温度极限

-5至40°C

指示错误

±0.3％/ 10℃

填充液体

甘油溶液

容许振动范围

0〜7G

大众

250克

270克

310克

450克

550克

1050克

1100克

1200克

特殊规格

带彩色刻度盘的特殊磅秤（准备好的底片需要收费）

寒冷地区规格（工作温度范围为-15至60°C，带硅油）

压力范围表

压力范围	ø60A 型 G1 / 4	ø60A 型 R1 / 4	ø60B 型 G1 / 4	ø60D 型 G1 / 4	ø75A 型 G3 / 8	ø75B 型 G3 / 8	ø75D 型 G3 / 8	ø100A 型 G3 / 8	ø100B 型 G3 / 8	ø100D 型 G3 / 8
0.25MPa	○	*	*	*
0.6兆帕	○	○	○	○
1兆帕	○	○	*	○	*	*	*
1.6兆帕	○	*	*	*
2.5兆帕	○	○	*	○
4兆帕	○	○	*	○	○	*	*	*	*	*
6兆帕	○	○	*	○	○	○	○	*	*	*
10兆帕	○	○	○	○	○	○	○	*	*	*
16兆帕	○	○	○	○	○	○	○	*	*	*
25兆帕	○	○	○	○	○	○	○	*	*	*
40兆帕	○	○	○	○	○	○	○	*	*	*
60兆帕	○	○	○	○	○	○	○	*	*	*
100兆帕	*	*	*	*	*	*	*	*	*	*

*按订单交货（按订单交货时间为20到40天）

如何使用安全标记（ø60）

●表示压力设定范围时	●表示压力设定值时
通过将压力表设置范围的上限（右）和下限（左）与相应位置对齐，在左右两边设置两个安全标记。	将左右两个安全标记对齐，并将它们设置为箭头形状。

使用注意事项

根据形状，尺寸和压力范围的组合，某些型号无法制造，因此在选择时请参考每种型号的型号表。
垂直安装甘油压力计。根据除垂直以外的安装方向，指示的准确性可能会改变，或者甘油的填充液可能会泄漏。
无法制造手写的特殊比例甘油压力计。
如果大刻度为1MPa或更小，请在使用前抬起绿色插头。
对于1 MPa以下的压力表，布尔登管的扭矩很弱，因此压力表外壳内部的温度变化（内部压力变化）会影响指示精度。通过拉起绿色插头，可以平衡内部压力和大气压，并保持精度。但是，在释放内部压力且安全盖朝上后，请务必使用1 MPa以下的甘油压力表。
