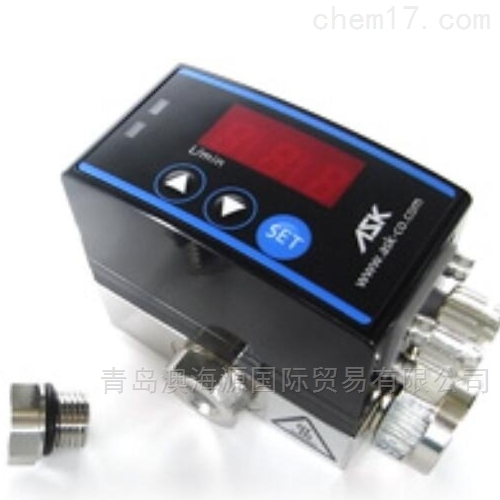

DFS-1数字流量传感器日本ASK

DFS-1数字流量传感器日本ASK

简要描述:

DFS-1数字流量传感器日本ASK
特色功能

连接器(M12 x 1-4针)连接类型。
输入电源可以在DC12V至24V的范围内使用(允许电压波动±10%)。
放大器的保护结构等效于IP67。
您可以设置流速的下限。
当流量低于下限值设定值时,LED(红色)灯显示和输出信号警告。
对于低压规格,可以通过目视观察转子的旋转来检查流体的流动状态。

产品型号:DFS-1

产品时间:2020-04-23

打印当前页

DFS-1数字流量传感器日本ASK

特色功能

  • 连接器(M12 x 1-4针)连接类型。
  • 输入电源可以在DC12V至24V的范围内使用(允许电压波动±10%)。
  • 放大器的保护结构等效于IP67。
  • 您可以设置流速的下限。
  • 当流量低于下限值设定值时,LED(红色)灯显示和输出信号警告。
  • 对于低压规格,可以通过目视观察转子的旋转来检查流体的流动状态。
  • 在高压规格下,可以在25 MPa下测量流量。(不包括DFS-1)
  • 对于DFS-2、3、6和8,请务必使用附带的金属盖(用于高压)。装运时已附上金属盖(用于高压)。
  • 它可以在任何安装方向(水平,垂直,倾斜)和任何流入方向上使用。
  • 您可以通过拆下主机正面的盖子来清洁转子。
  • 电缆是可选的。

DFS-1数字流量传感器日本ASK

格式

DFS--2--Ø--*
数 数 数 数
数型号数字流量传感器
数螺丝直径(两端)1:Rc1 / 8
2:Rc1 / 4
:3 Rc3 / 8 8
:Rc3 / 4 4
:Rc1
数使用的液体O:普通石油液压油,润滑油(DFS-1仅生产O型)
W:淡水,水溶性冷却剂
数特殊物品展示请联系我们获取内容

技术指标

●主体及整体规格

格式DFS-1DFS-2DFS-3DFS-6DFS-8
连接螺丝直径(两端)Rc1 / 8Rc1 / 4RC3 / 8Rc3 / 4Rc1
大流量(ℓ/ min)1个102050100
工作流量范围(ℓ/ min)0.2比11〜102〜205至5010〜100
大工作压力3兆帕3MPa(PC /金属盖)
25MPa(金属盖)

是否存在液体视觉功能
是的
是/( 只有安装了PC /金属盖时才可以看到油液)否/(装有金属盖时* 1)
精度(全流量范围)* 2±0.1ℓ/分钟±0.5ℓ/分钟±1.0ℓ/分钟±2.5ℓ/分钟±5.0ℓ/分钟
使用的液体* 3普通石油液压油,润滑油普通石油基液压油,润滑油
清水,水溶性冷却液
压力损失* 40.03 MPa以下0.025MPa以下
工作温度范围0-80℃(环境温度0-50℃)
湿件材料C3604(镀镍),Nd-Fe-B,POM,PC,NBR
* 1:安装金属盖(用于高压)时,看不到流体。
* 2:O规格为32cSt的保证值。
* 3:装运时的调整取决于所使用的流体。订购时请注明。
* 4:它显示了大流量和32 cSt时的值。


●放大器规格

格式DFS-1DFS-2DFS-3DFS-6DFS-8
电源供应DC12V-24V(允许电压波动±10%)
大消耗电流大100mA
输出量PNP集电极开路/ NPN集电极开路(可任意更改)
大负载电流100mA
连接方式M12x1-4针连接器(用于DC)
防护结构相当于IP67
材质ABS,NBR,PA,聚酯
显示* 57段LED,2LED(绿色/红色)
输出状态* 6当流量高于设置的流量时:
LED(绿色)灯点亮/ LED(红色)灯熄灭/输出点亮当
流量低于设置的流量时:
LED(绿色)灯熄灭/ LED(红色)灯点亮/输出关闭
* 5:可以通过设置隐藏显示。
* 6:警报流量可以任意设定。有关设置方法,请参阅使用说明书。

输出格式

PNP输出NPN输出
PNP图NPN图

接线方式

M12x1-4针连接器

接线方式
(+):DC + 12-24V(允许的电压波动±10%)
 :未使用
(-):直流0V
输出量:可以任意设定PNP或NPN

工作原理


数字流量传感器的检测部利用以下事实:安装在流体的流路中的“转子(涡轮叶片)”根据流体的流量而旋转。
测量单元通过外部磁传感器检测安装在该转子外周上的“永磁体”的转数。输出部分可以任意改变PNP输出和NPN输出。

关于精度

通用液压油32cSt / O规格常温淡水---- / W规格

工厂测试是在上述条件下进行的。有关精度,请参阅每个数字流量传感器的规格。

数字流量传感器选择表

使用注意事项

  • 请勿在冷却液直接喷到放大器上的环境中使用。
  • 放大器外壳是ABS树脂。小心冷却液中侵蚀ABS树脂的成分。
  • 严格遵守大流量。
  • 避免将其安装在会产生磁场的设备(例如电动机)附近。可能会发生故障。
  • 提供的直管段应为上游侧管子内径的10倍或更大,而下游侧管子的内径应为4倍或更大。
    不要在出口附近安装“曲线,合并,分支”,例如“弯头,奶酪,节流阀”。
    流量传感器上游直觉下游直觉
    DFS-1100毫米以上40毫米以上
    DFS-2140毫米以上60毫米以上
    DFS-3170毫米以上70毫米以上
    DFS-6270毫米以上110毫米以上
    DFS-8340毫米以上140毫米以上
  • 转子具有内置磁铁。对于一般的石油基液压油和润滑剂,请安装5至20微米的过滤器,对于净水和水溶性冷却液,请安装20至50微米的过滤器。

    *考虑使用冷却液中含有大量切屑的通用数控车床或磨床时,请与我们的销售人员联系。
    *在极少的情况下,如果切削屑附着在转子上,请拆下主机正面的盖子,然后吹入空气以从转子上去除切削屑。

  • O规格可能会由于流体粘度的影响而导致“测量值的变化”和“零件的短期磨损”。使用的流体粘度应在32cSt±50%的范围内。

使用范例

  • 通过控制各种机床,印刷机,压力机,减速机等的主轴以及轴承的润滑油流量来防止咬死!
  • 通过控制各种机床的冷却液流量来防止刀具损坏和火灾!
  • 用于过滤器堵塞检测
  • 冷却液流量控制
