日本进口OKKSG大宫AE传感器MT-AE300

日本进口OKKSG大宫AE传感器MT-AE300

简要描述:

日本进口OKKSG大宫AE传感器MT-AE300
MT-AE300-PB-L

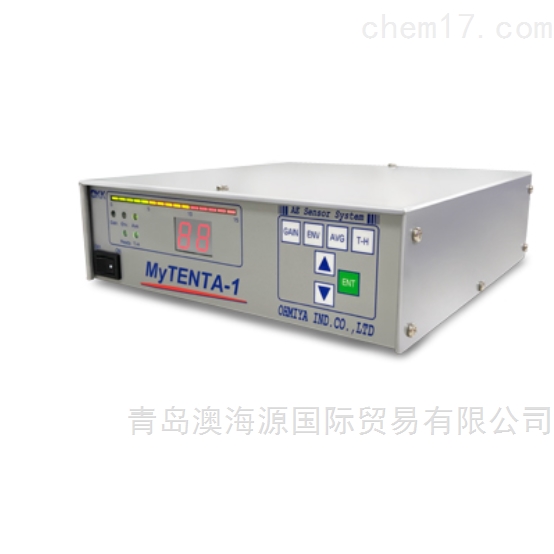

MyTENTA-1/PB(迈腾达-一/PB)是一种高精度触摸检测系统,无需熟练的技术和经验,使用 AE 传感器技术可立即检测铣床和加工中心的超精细加工和超精密工件触摸和修整触摸,并通过信号输出、振动和光向机床传输。

产品型号:MT-AE300-PB-L

产品时间:2023-05-23

打印当前页

日本进口OKKSG大宫AE传感器MT-AE300

MT-AE300-PB-L

MyTENTA-1/PB(迈腾达-一/PB)是一种高精度触摸检测系统,无需熟练的技术和经验,使用 AE 传感器技术可立即检测铣床和加工中心的超精细加工和超精密工件触摸和修整触摸,并通过信号输出、振动和光向机床传输。

日本进口OKKSG大宫AE传感器MT-AE300

什么是 AE?

AE 是声学发射的缩写,用于释放固体变形或破坏时产生的声音作为声波。
例如,当砂轮和工件在磨床中接触时,会产生较大的 AE 波。
AE 传感器系统"MyTENTA-1"和"MyTENTA-1 PB"通过专有的噪声滤波器和信号处理可高灵敏度地检测 AE 波,从而检测超精密磨削的加工原点。

特点

操作简单

灵敏度操作和阈值设置非常简单。
专注于触摸检测所需的功能,使任何人都可以轻松处理。

高性能

只需一个小切口即可检测触摸,即使没有熟练的经验和技术,也能检测超精密加工的加工点。

接触检测位置检测精度:±0.1μm

接触检测切口量 : 0.5μm以下

精度测试条件

  • 使用通用平面磨床进行湿加工

  • 砂轮:金刚石轮 #150

  • 转速:2000min-¹

  • 砂轮进给量:0.1μm

  • 砂轮进给操作:手动

  • 工件材料:SS400


安装示例

块式AE传感器

规格

通过
I/O信号输出控制NC机床的类型

通用机床通过振动或光向操作员发出信号的类型


块类型无触点类型
监视器

※PB不包括天线

类型表达式MT-AE
MT-AE-PB-L
MT-AE300
MT-AE300-PB-L
通道数1ch
寸法W200mm×D229mm×H64mm
重量约2.0公斤
电力来源AC100V(50/60Hz)
功耗600
AE 传感器主体尺寸W20mm×D32mm×H20mm检测部:φ25mm×H14.5mm
放大器部:φ25mm×H23mm
车身重量约80克检测部:约40g
放大器部:约80g
电缆长度5m
光AE检测单元
(PB-L用)
寸法φ24 t=15
固定方法磁铁
重量约 12g
电缆长度3m
