SQR系LED光源日本进口CCS

SQR系LED光源日本进口CCS

简要描述:

SQR系LED光源日本进口CCS
SQR系列
LED垂直安装在平板上,中央直射光

产品型号:

产品时间:2020-11-19

打印当前页

SQR系LED光源日本进口CCS

SQR系列

    LED垂直安装在平板上,中央直射光



    特征

    配置示例

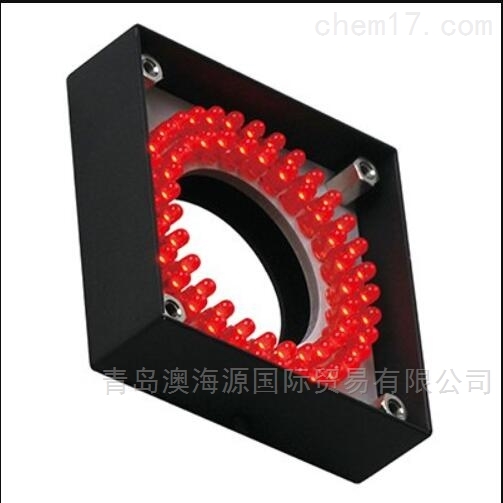

    子弹形的LED以环形布置在方形壳体中。
    LED安装在平板上,并且从上方将直射光施加到工件上。

    SQR-56



    SQR系LED光源日本进口CCS

    SQR-TP系列

      从成角度的发光部分以低角度发射直接光。

        特征 定制实例 成像实例

        特征

        配置示例

        表面安装的LED在方形外壳中呈环形排列。
        从成角度的发光部分以低角度发射直接光。

        SQR-TP-34RD



        FPQ3系列

          -方形低角度照明,以低角度从四个方向均匀散射光。
          -达到高达以前两倍的高输出。
          ・ 8种尺寸的24种型号的阵容。
          -顶部和侧面的安装孔提高了照明安装的自由度。
          -非常适合方形工件(例如,检测四个角处的轮廓以及防止反射的成像)。
          -通过安装可选的反射镜,可以实现更均匀的照射。



            特征

            传统产品产量翻倍

            白色和蓝色的亮度是其两倍,而红色则是1.5倍。
            此外,通过与POD系列选通过载驱动电源结合使用,亮度可以提高几倍。

            与常规产品的每种发射颜色相比。(这是参考值,而不是保证值。)

            扩大阵容,8种尺寸,共24种型号

            阵容增加了60mm x 60mm的外部尺寸和100mm x 50mm的矩形尺寸。

            与以前相同的产品阵容的外部尺寸相同。

            确保照明安装的灵活性

            通过在所有型号外壳的侧面上新设置安装孔,可以提高照明安装的自由度。

            与常规产品相同大小的产品可以安装在相同的孔位置。

            侧面的固定孔

            侧面的固定孔(图)

            固定图片

            固定图像(图)

            光谱分布

            光谱分布(图)

            成像实例

            FPQ3-100X50的成像样品示例

            通过从低角度照射,可以使外形清晰地突出。

            FPQ3-100X50的成像样品示例(图)

            ■拍摄的图像

            从四个方向以低角度发出均匀的散射光,以清晰地成像四个角的轮廓。

            ■拍摄的图像(图)

            ■工作映像:个人计算机内存

            FPQ2-100X50SW(图)

            ■FPQ2-120SW因为从发光表面到工件有一段距离,所以很难清晰地显示端子的图像。 另外,不可能均匀地照射整个作品。 →■FPQ3-100X50SW从发光表面到工件的距离很短,并且可以清晰地显示端子图像。 另外,整个作品被均匀地照射。 (数字)



            定制实例

            定制方案

            我们可以根据您的要求定制照明。

            ■全彩型

            全色类型(图)


            存在形状相同但颜色不同的工件,或同一条线上生产多个工件的位置时,用一个单元控制红,蓝,绿每种颜色以达到所需的照射光过去,必须安装和检查具有不同发射颜色的多个灯。使用全色照明,可以用单个光控制和照射红色,蓝色和绿色的每种发射颜色,因此可以根据目的实现佳成像。

            ■分割发光型

            分光发光类型(图)

            通过分割发光面发光,
            通过在全部四个面上分割发光面控制工件的奇异点,并根据工件的形状和检查项目来实现照射。由于可以独立控制四个表面,因此可以单独设置亮度调节,发射时间和发射表面的组合,以对工件的奇异点成像。

            ■示例:更改形状,以使照明不会与视野重叠

            改变形状的例子(图)

            ■定做的例子

            • 外部尺寸变更
            • 改变波长/色温
            • 高产量
            • 更改电缆长度
            • 改变照射角度
            • 形状/材质变化
            • 更改连接器形状
            • 安装/固定更换
            • 选项

              反射器可选

              通过安装反射镜,可以增强圆顶效果,并且可以照射均匀的散射光。

              FPQ3-32(RP-FPQ3-32-SQ5),FPQ3-96(RP-FPQ3-96-SQ20),FPQ3-120(RP-FPQ3-120-SQ20),FPQ3-100X50的反射器阵容(RP-FPQ3-100X50-SQ10)



              ■无反光镜您可以从低角度照射来观察雕刻的字符。 →■使用反射镜您可以从低角度和上方照射来观察字符和黑点。 (数字)

              相机,镜头和滤镜的建议

              借助“全面照明解决方案”,客户可以“看到!” 我会提出。

              照明和光学产品的组合可以大大改善成像效果。我们将在全国10个测试室中提出佳成像环境。
