DCPT-2510电压传感器日本AIKOH

简要描述：

DCPT-2510电压传感器日本AIKOH
发布以来，电压传感器DCPT-2510赢得了各方的广泛信任。在爱子电机（Aiko Denki），我们充分利用了这种技术能力和有技术，从而增强了我们的新产品阵容，以满足各种需求。具有许多功能的DCPT-2500系列绝缘电压传感器将以高可靠性和高质量满足您的需求。

产品型号：

产品时间：2024-05-22

打印当前页

DCPT-2510电压传感器日本AIKOH的详细资料：

DCPT-2510电压传感器日本AIKOH

发布以来，电压传感器DCPT-2510赢得了各方的广泛信任。在爱子电机（Aiko Denki），我们充分利用了这种技术能力和专有技术，从而增强了我们的新产品阵容，以满足各种需求。具有许多功能的DCPT-2500系列绝缘电压传感器将以高可靠性和高质量满足您的需求。

DCPT-2510电压传感器日本AIKOH

产品特点

是高压控制的产品。使用单个外部电阻器，它可以应对高压水平和高量程，并且易于处理。
它旨在从2500系列信号源获得工作电压。因此，它不需要传感器的电源。（自供电）
输入和输出是隔离的。
此外，还可以提供AV2至10kV的耐压。
介电强度由局部放电量控制。
即使在不太可能的不便事件中，输出信号也不会超过值。
反应快。

使用

广泛适用于高输出电源电路。
各部分的电压检测
支持控制回路。这样的

高性能自供电绝缘电压传感器模块DCPT系列，可
应用

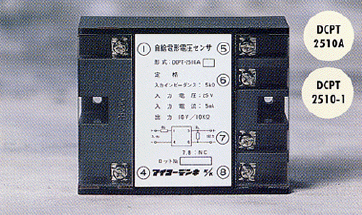

◆DCPT-2510

■DCPT-2510A
低输入电流操作，内部损耗低，具有出色的性价比。

■DCPT-2510-1
上升和下降的阶跃响应约为10μs（大20μs），这是该系列中快的。

规格	内容		情况	单元	DCPT-2510A	DCPT-2510-1
额定的	大输入电压/电流	正向电压峰值		伏特	30	30
		反向电压峰值	Rin =0Ω	伏特	-0.3	-0.3
		反向电压峰值		一种	-0.5	-0.5
	耐压	小学之间		AC kV 1分钟	5.5 5.5	5.5 5.5
	耐压	初级安装端子之间		AC kV 1分钟	5.5 5.5	5.5 5.5
	局部放电	电晕放电开始电压（CSV）	<10pC	kV以上	2.5	2.5
		电晕放电消光电压（CEV）	<10pC	kV以上	1.8 1.8	1.8 1.8
		施加5.5kV时的电晕量		pC以下	3000	3000
	温度范围	履约担保		℃	-10至+70	-10至+70
		运营保证		℃	-25至+85	-25至+85
		救		℃	-30至+85	-30至+85
	大负载电流	大输出电流	Rin =0ΩVin = 25V	嘛	7.5（* 1）	9.4（* 2）
	大负载电流	短路保护			没有	没有
电气性能	25°C时的标准值				负载电阻10kΩ	负载电阻2kΩ
	输入阻抗			千欧	五	四个
	输入电压			伏特	二十五	二十五
	输入电流		输出电压10V	嘛	五	6.25
	转换率（1-2）				25:10	25:10
	输出电压精度			%%	±1.5	±1
	失调电压		输出电压> 0.6V	mV典型值	±50	±50
	输出纹波	频率		千赫	100-130	约1MHz
	输出纹波	电压		压差	100	30
	输出电压上升时间	0-90％		微秒	200	20
	输入输入时过冲	大限度	0-25V	%%	20	20
	输入输入时过冲	融合的时间	0-25V	毫秒以下	1个	1个
	内部耗电量		输出电压10V	兆瓦	115	110
性能（在保证的性能温度范围内）	输出电压线性度		输出电压1.5V以上	％少于	±1	±1
	输出电压线性度		输出电压小于1.5V	％少于	+1和-2	+1和-2
	温度特性	电压电流	对抗25°C	％少于	±1	±1
	频响（-3dB）			千赫	DC-3	DC-10
	阶跃响应		摆动10％-90％	微秒	200	20
重量				G	450	450

（* 1）负载电阻1.2kΩ。输出电压下降约10％。

（* 2）负载电阻1kΩ。输出电压下降约5％。

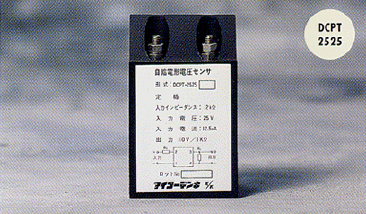

◆DCPT-2525

■DCPT-2525
可以获取DCPT系列中大的输出电压。高速型。

规格	内容		情况	单元	DCPT-2525
额定的	大输入电压/电流	正向电压峰值		伏特	30
		反向电压峰值	Rin =0Ω	伏特	-0.3
		反向电压峰值		一种	-0.5
	耐压	小学之间		AC kV 1分钟	5.5 5.5
	局部放电	电晕放电开始电压（CSV）	<10pC	kV以上	2.5
		电晕放电消光电压（CEV）	<10pC	kV以上	1.8 1.8
		施加5.5kV时的电晕量		pC以下	3000
	温度范围	履约担保		℃	-10至+70
		运营保证		℃	-25至+85
		救		℃	-30至+95
	大负载电流	大输出电流（负载电阻：730Ω）	Rin =0ΩVin = 25V	嘛	18（* 3）
	大负载电流	短路保护			没有
电气性能	25°C时的标准值，负载电阻1kΩ
	输入阻抗			千欧	2个
	输入电压			伏特	二十五
	输入电流		负载电阻2kΩ 输出电压10V	嘛	12.5
	转换率（1-2）				25:10
	输出电压精度			%%	±1.5
	失调电压		输出电压> 0.6V	mV典型值	±50
	输出纹波	频率		千赫	125
	输出纹波	电压		压差	50
	输出电压上升时间	0-90％		微秒	100
	输入输入时过冲	大限度	0-25V	%%	20
	输入输入时过冲	融合的时间	0-25V	毫秒以下	1个
	内部耗电量		输出电压10V	兆瓦	210
性能（在保证的性能温度范围内）	输出电压线性度		输出电压1.5V以上	％少于	±1
	输出电压线性度		输出电压0.6V以上	％少于	+1和-2
	温度特性	电压电流	对抗25°C	％少于	±1
	频响（-3dB）		直流电〜	千赫	五
	阶跃响应		摆动10％-90％	μS以下	100
重量				G	290

（* 3）负载电阻730Ω。输出电压下降约15％。

◆DCPT-2515，DCPT-2516

■DCPT-2515的
大耐压为10kV 。它是一种自供电绝缘电压传感器，具有高耐压和高速度，其阶跃响应为40μS。
另外，该壳体是细长型的并且具有节省空间的设计。

■DCPT-2516一种
超薄型自供电绝缘电压传感器，具有出色的性价比。

规格	内容		情况	单元	DCPT-2515	DCPT-2516
额定的	大输入电压/电流	正向电压峰值		伏特	30	30
		反向电压峰值	Rin =0Ω	伏特	-0.3	-0.3
		反向电压峰值		一种	-0.5	-0.5
	耐压	小学之间		AC kV 1分钟	十	5.5 5.5
	耐压	初级安装端子之间		AC kV 1分钟	十	5.5 5.5
	局部放电	电晕放电开始电压（CSV）	<10pC	kV以上	5.5 5.5	5.5 5.5
		电晕放电消光电压（CEV）	<10pC	kV以上	5.0	5.5 5.5
		施加5.5kV时的电晕量		pC以下	3000	3000
	温度范围	履约担保		℃	-10至+70	-10至+70
		运营保证		℃	-25至+85	-25至+85
		救		℃	-30至+85	-30至+85
	大负载电流	大输出电流	Rin =0ΩVin = 25V	嘛	15（* 4）	4.5（* 5）
	大负载电流	短路保护			没有	没有
电气性能	25°C时的标准值				负载电阻2kΩ	负载电阻10kΩ
	输入阻抗			千欧	2.5	五
	输入电压			伏特	二十五	二十五
	输入电流		输出电压10V	嘛	十	五
	转换率（1-2）				25:10	25:10
	输出电压精度			%%	±1.5	±1.5
	失调电压		输出电压> 0.6V	mV典型值	±50	-50
	输出纹波	频率		千赫	150-200	100-130
	输出纹波	电压		压差	100	100
	输出电压上升时间	0-90％		微秒	40	200
	输入输入时过冲	大限度	0-25V	%%	十	20
	输入输入时过冲	融合的时间	0-25V	毫秒以下	0.3	1个
	内部耗电量		输出电压10V	兆瓦	200	125
性能（在保证的性能温度范围内）	输出电压线性度		输出电压1.5V以上	％少于	±1	±1
	输出电压线性度		输出电压小于1.5V	％少于	+1和-2	+1和-2
	温度特性	电压电流	对抗25°C	％少于	±1	±1
	频响（-3dB）			千赫	DC-10	DC-3
	阶跃响应		摆动10％-90％	μS以下	40	200
重量				G	330	300

（* 4）负载电阻660Ω。输出电压下降约5％。

（* 5）负载电阻2kΩ。输出电压下降约10％。

到此页的顶部

定制，高电压测量，高可靠性
自

供电型绝缘电压传感器板自供电型绝缘电压传感器模块DCPT系列是板型产品，可以在保持高性能的同时直接输入高压。
如果您在订购时输入和输出级别，我们将以*调整的状态交付产品。

	*产品图像和规格表是配置示例。请联系我们。

规格	内容		情况	单元	规格示例
额定的	耐压	小学之间		AC kV 1分钟	5.5 5.5
	局部放电	电晕放电开始电压（CSV）	<50pC	kV以上	3.5
		电晕放电消光电压（CEV）	<10pC	kV以上	2.8
		施加5.5kV时的电晕量		pC以下	3000
	温度范围	履约担保		℃	-10至+70
		运营保证		℃	-25至+85
		救		℃	-30至+95
	大负载电流	大输出电流	Rin =310ΩVin = 2000V	嘛	6
	大负载电流	短路保护			连续的
电气性能	25°C时的标准值，负载电阻2kΩ
	输入阻抗			千欧	310
	输入电压			伏特	2000
	输入电流		输出电压10V	嘛	6.4
	转换率（1-2）				2000：10
	输出电压精度			%%	±1
	输出纹波	频率		千赫	100
	输出纹波	电压		压差	50
	输出电压上升时间	0-90％		微秒	40
	输入输入时过冲	大限度	0-25V	%%	20
	输入输入时过冲	融合的时间		毫秒以下	1个
	内部耗电量		输出电压10V	兆瓦	13
性能（在保证的性能温度范围内）	输出电压线性度		输出电压1.5V以上	％少于	±1
	输出电压线性度		输出电压0.4-1.5V	％少于	+1和-2
	温度特性	电压电流	对抗25°C	％少于	±1
	频响（-3dB）		直流电〜	千赫	十
	阶跃响应		摆动10％-90％	微秒	40
