LFX3-PT系列LED平面光源日本进口CCS
简要描述：
LFX3-PT系列LED平面光源日本进口CCS紧凑型外壳的照明，非常适合检查镜像对象的不均匀性。可以根据检查条件选择两种间距宽度。1mm型（型号端：A），2mm型（型号端：B）*本产品为定制产品。
产品型号：
产品时间：2023-05-22
打印当前页LFX3-PT系列LED平面光源日本进口CCS
紧凑型外壳的照明，非常适合检查镜像对象的不均匀性。
可以根据检查条件选择两种间距宽度。
1mm型（型号端：A），2mm型（型号端：B）
*本产品为定制产品。
LFX3-PT系列LED平面光源日本进口CCS
特征
导光扩散板表面上的打印图案已从点更改为线。可以拍摄提取镜像对象的“柔和不均匀性”的图像，而同轴照明很难做到这一点。
配置实例
LFX3-100-PT
有两种类型的线距
请根据检查条件选择。
为了获得佳图像
安装照明灯，使线条图案投影到要检查的物体上。使用本产品时，请将相机对准照明的线条图案，而不要对准要检查的物体。如果图像中出现干涉条纹，请如下所示进行调整。
- 打开相机的光圈
- 分开照明和要检查的物体
佳成像条件（相机与要检查的物体之间的距离，聚焦位置，光圈等）和照明位置会根据检查而有所不同。请使用以上说明作为调整指南。
特性/数据

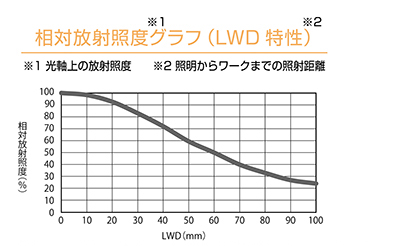

数据：相对辐射照度图（典型示例）
*所示图表仅供参考。
LFX3-100SW-PT-A
LED特性

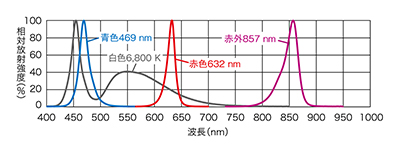

光谱分布
我们为每种波长提供好的透镜滤镜。
以获取有关镜头滤镜的更多信息。
使用产品之前，请务必阅读产品附带的“使用说明书”，并遵守使用注意事项。
发布的数据仅供参考。
成像实例
金属板的外观成像
