STM11A迷你限位开关STM系列美德龙METROL
简要描述：

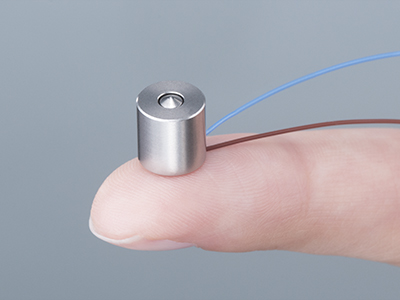

STM11A迷你限位开关STM系列美德龙METROL迷你限位开关[STM系列]它 可以安装在φ8×8mm 机器人的指尖上！带有淬火塞子表面的迷你开关。通过直接嵌入有限的安装空间（例如检查机械手的卡盘和检查工件的位置），可以缩小机器的尺寸。
产品型号：
产品时间：2023-05-20
打印当前页STM11A迷你限位开关STM系列美德龙METROL
迷你限位开关[STM系列]
它 可以安装
在φ8×8mm 机器人的指尖上
！
带有淬火塞子表面的迷你开关。
通过直接嵌入有限的安装空间（例如检查机械手的卡盘和检查工件的位置），可以缩小机器的尺寸。
STM11A迷你限位开关STM系列美德龙METROL
型号阵容
短系列（分体电线）
| 形状 | 代表型号名称 | 保护结构 | 外直径 | 代表价 | |||||
|---|---|---|---|---|---|---|---|---|---|
圆管型 | STM11A | IP44 | φ8 | 2，050日圆 | |||||
螺丝类型 | STM31A | IP44 | M10 | 2，240日圆 | |||||
球接触类型 | STMB11A | IP44 | φ8 | 2，210日圆 | |||||
| STM35A | IP44 | M10 | 2，400日圆 | ||||||
长系列（驾驶室轮胎帘线）
| 形状 | 代表型号名称 | 保护结构 | 轮廓图 | 代表价 | |||||
|---|---|---|---|---|---|---|---|---|---|
圆管型 | STM12A | IP44 | φ8 | 2，180日圆 | |||||
| STM62A | IP67 | φ9 | 2，650日圆 | ||||||
螺丝类型 | STM32A | IP44 | M10 | 2，440日圆 | |||||
| STM82A | IP67 | M10 | 2，920日圆 | ||||||
球接触类型 | STMB12A | IP44 | φ8 | 2，330日圆 | |||||
| STM36A | IP44 | M10 | 2，590日圆 | ||||||
◎如果不需要挡块功能，建议使用CS-Touch短接型[CSM系列]。
（长冲程使信号设置变得容易。）
主要规格
| 接触结构 | 接触类型 |
|---|---|
| 操作形式 | 答：不可以 |
| 工作点重复性 | 开启和关闭均0.01mm（范围） |
| 工作点 | 几乎在中风 |
| 中风 | 0.3mm / 0.5mm各种 |
| 磁滞现象 | 0 |
| 接触精度寿命 | 一千万次 |
| 静载荷/冲击能 | 3000N / 0.2J |
| 温度漂移 | 0（由于没有放大器，电子元件不会引起温度漂移） |
| 工作温度范围 | 0℃〜80℃（不冻结） →200℃耐热型 |
| 接触等级 | 5至24 VDC，恒定电流10 mA或更小（冲击电流20 mA或更小） |
限位开关的应用
气缸工件座确认
由于端面已硬化，因此它也可以用作挡块
工件和夹具座确认
良好的安装尺寸，易于更换开关
