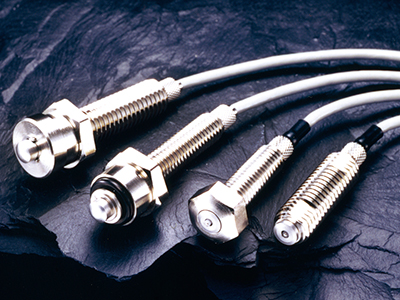

STS060PA限位螺栓开关ST系列美德龙METROL

STS060PA限位螺栓开关ST系列美德龙METROL

简要描述:

STS060PA限位螺栓开关ST系列美德龙METROL
限位螺栓开关[ST系列]
其中2角色!!
到止动螺栓
内置开关用止动螺栓停止工作并输出确认信号。
消除了对常规开关/传感器,卡爪和中介机制的需求,并实现了机器的小型化。

产品型号:

产品时间:2023-05-20

打印当前页

STS060PA限位螺栓开关ST系列美德龙METROL

限位螺栓开关[ST系列]

其中2角色!!
到止动螺栓
内置开关

用止动螺栓停止工作并输出确认信号。
消除了对常规开关/传感器,卡爪和中介机制的需求,并实现了机器的小型化。

STS060PA限位螺栓开关ST系列美德龙METROL

型号阵容

形状代表型号名称操作形式外直径代表价
直螺栓型
(IP65)
STS060PA答:不可以M6(粗)2,320日圆

STS060PBB:NCM6(粗)2,320日圆
STS080PA答:不可以M8(粗)2,480日圆
STS080PBB:NCM8(粗)2,480日圆
STS100PA答:不可以M10(粗)2,570日圆
STS100PBB:NCM10(粗)2,570日圆
六角头螺栓类型
(IP65)
STE060PA答:不可以M6(粗)2,480日圆

STE060PBB:NCM6(粗)2,480日圆
STE080PA答:不可以M8(粗)2,640日圆
STE080PBB:NCM8(粗)2,640日圆
STE100PA答:不可以M10(粗)2,640日圆
STE100PBB:NCM10(粗)2,640日圆
防水型(IP67)STP080UA答:不可以M8(粗)3,100日圆


STP080UBB:NCM8(粗)3,100日圆
STP100UA答:不可以M10(粗)3,100日圆
STP100UBB:NCM10(粗)3,100日圆
STP080DA答:不可以M8(粗)3,100日圆
STP080DBB:NCM8(粗)3,100日圆
STP100DA答:不可以M10(粗)3,100日圆

◎ 选择微型限位开关(STM系列)嵌入狭窄的空间。



主要规格

接触结构接触类型
工作点重复性开启和关闭均0.01mm(范围)
工作点距塞子表面约0.3毫米
中风0.7毫米
磁滞现象0
接触精度寿命一千万次
接触力STS:2N(直螺栓型)
STE:2N(六角螺栓型)
STP:4N(防水型)
静载荷/冲击能5000N / 0.4焦耳
温度漂移0(由于没有放大器,电子元件不会引起温度漂移)
工作温度范围0℃〜80℃(不冻结) →200℃耐热型
接触等级5至24 VDC,恒定电流10 mA或更小(冲击电流20 mA或更小)

关于维护墨盒

墨盒式开关大大降低了维护成本!

如果开关出现故障,则无需剪断电线,卸下止动螺栓或重新调整信号点,操作员可以轻松地更换开关。

墨盒零件号对应系列支持的交换机型号名称标准价
KS21PA直螺栓
六角螺栓
M6答:不可以STS060PA / STE060PA2,150日圆
KS21PBB:NCSTS060PB / STE060PB2,150日圆
KS23PAM8
M10
答:不可以STS080PA / STE080PA / STS100PA / STE100PA2,200日圆
KS23PBB:NCSTS080PB / STE080PB / STS100PB / STE100PB2,200日圆
KS30A防水型(IP67)答:不可以STP080UA / STP100UA / STP080DA / STP100DA2500日圆
KS30BB:NCSTP080UB / STP100UB / STP080DB / STP100DB2500日圆

限位螺栓开关的应用

检查传输设备的前进/后退端

由于端面已硬化,因此它也可以用作挡块

检查手压机的压配

调整停止位置并输出压入配合信号
