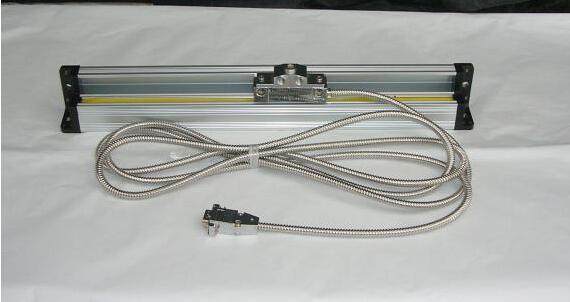

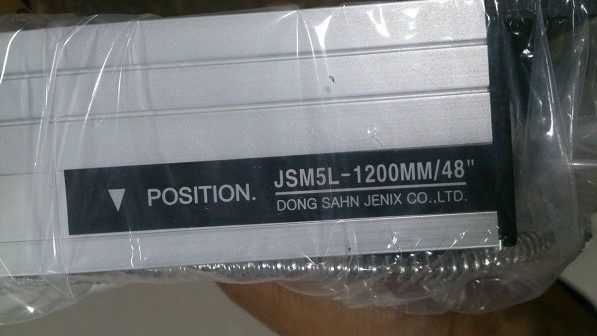

韩国JENIX东山光栅尺JSM1L-1100mm

韩国JENIX东山光栅尺JSM1L-1100mm

简要描述:

韩国JENIX东山光栅尺JSM1L-1100mm
品牌: JENIX东山货号: 4783411


型 号

JSM

JSS

备 考

5L

1L

5L

1L

分解能

5μm(0.005mm)

1μm(0.001mm)

5μm(0.005mm)

1μm(0.001mm)

*0ption:

Extension Cable

*选订品

周 期

0.02mm

0.02mm

产品型号:JSM1L-1100mm

产品时间:2019-12-06

打印当前页

韩国JENIX东山光栅尺JSM1L-1100mm

青岛澳海源国际贸易有限公司



光栅尺线位移传感器的安装比较灵活,可安装在机床的不同部位。

一般将主尺安装在机床的工作台(滑板)上,随机床走刀而动,读数头固定在床身上,尽可能使读数头安装在主尺的下方。其安装方式的选择必须注意切屑、切削液及油液的溅落方向。如果由于安装位置限制必须采用读数头朝上的方式安装时,则必须增加辅助密封装置。另外,一般情况下,读数头应尽量安装在相对机床静止部件上,此时输出导线不移动易固定,而尺身则应安装在相对机床运动的部件上(如滑板)。

1、光栅尺线位移传感器安装基面

安装光栅尺传感器时,不能直接将传感器安装在粗糙不平的机床身上,更不能安装在打底涂漆的机床身上。光栅主尺及读数头分别安装在机床相对运动的两个部件上。用千分表检查机床工作台的主尺安装面与导轨运动的方向平行度。千分表固定在床身上,移动工作台,要求达到平行度为0.1mm/1000mm以内。如果不能达到这个要求,则需设计加工一件光栅尺基座。

基座要求做到:(1)应加一根与光栅尺尺身长度相等的基座(基座长出光栅尺50mm左右)。(2)该基座通过铣、磨工序加工,保证其平面平行度0.1mm/1000mm以内。另外,还需加工一件与尺身基座等高的读数头基座。读数头的基座与尺身的基座总共误差不得大于±0.2mm。安装时,调整读数头位置,达到读数头与光栅尺尺身的平行度为0.1mm左右,读数头与光栅尺尺身之间的间距为1~1.5mm左右。

2、光栅尺线位移传感器主尺安装

将光栅主尺用M4螺钉上在机床安装的工作台安装面上,但不要上紧,把千分表固定在床身上,移动工作台(主尺与工作台同时移动)。用千分表测量主尺平面与机床导轨运动方向的平行度,调整主尺M4螺钉位置,使主尺平行度满足0.1mm/1000mm以内时,把M2螺钉彻底上紧。

在安装光栅主尺时,应注意如下三点:

(1) 在装主尺时,如安装超过1.5M以上的光栅时,不能象桥梁式只安装两端头,尚需在整个主尺尺身中有支撑。(2)在有基座情况下安装好后,用一个卡子卡住尺身中点(或几点)。(3)不能安装卡子时,用玻璃胶粘住光栅尺身,使基尺与主尺固定好。



  • 品牌: JENIX东山
  • 货号: 4783411



型 号

JSM

JSS

备 考

5L

1L

5L

1L

分解能

5μm(0.005mm)

1μm(0.001mm)

5μm(0.005mm)

1μm(0.001mm)

*0ption:

Extension Cable

*选订品

周 期

0.02mm

0.02mm

0.02mm

0.02mm

测定长度

0-2000mm

0-2000mm

0-2000mm

0-2000mm

测定方式

数 字 增 量 座 标

输出波形

方 波

方波正弦波

方 波

方波正弦波

标准电缆长度

3M

3M

3M

3M

使用温度

-5℃~45℃

-5℃~45℃

-5℃~45℃

-5℃~45℃

直流电源

+5V

+5V

+5V

+5V





型  号

JSS-50mm

JSS-100mm

JSS-150mm

JSS-200mm

JSS-250mm

JSS-300mm

JSS-350mm

JSS-400mm

JSS-450mm

JSS-500mm

JSS-600mm

JSS-650mm

JSS-700mm

JSS-750mm

JSS-800mm

JSS-900mm

JSM-1000mm

JSM-1100mm

JSM-1200mm

JSM-1300mm

JSM-1400mm

JSM-1500mm



韩国JENIX东山光栅尺JSM1L-1100mm





韩国JENIX东山光栅尺JSS-150mm/200mm/300mm
