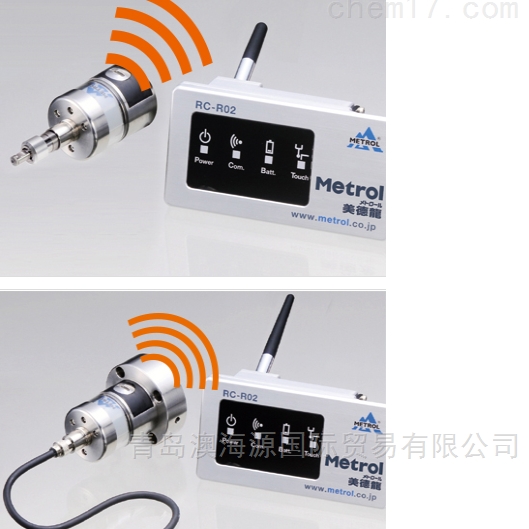

日本Metrol美德龙测头数控车床无线传感器
简要描述：
日本Metrol美德龙测头数控车床无线传感器直接安装在难以布线的转塔车床的刀架上，检测加工前的棒材长度，重复精度为1μm。实现减少耗时100％检查。RC-K3E
产品型号：RC-P10DB
产品时间：2025-05-16
打印当前页日本Metrol美德龙测头数控车床无线传感器
| 格式名称 | 价格 | 下载 | ||
|---|---|---|---|---|
| RC-P10DB | 请索取报价 | 目录（PDF） | 使用说明书（PDF） | |
主要规格
| 重复性 | 1微米 |
|---|---|
| 信号传输方法 | FSK（DSSS）无线电信号传输系统 |
| 频道数量 | 37 |
| 无线电频率 | 2400 MHz至2480 MHz |
| 电源开/关方法 | M代码（无线电信号） |
| 信号传输范围 | 高达15米 |
| 保护结构 | IP67 |
美德龙Metrol数控转塔车床无线尺寸测头
| 主安装机 | 形状 | 格式名称 | 接触直径 | 价格 | 下载 | ||
|---|---|---|---|---|---|---|---|
| CNC加工中心 | 体积小 | TM26D | φ20 | 请填写规格选择表并 索取报价 | 目录 和 规格选择表 （PDF） | ||
| 圆柱 | T24E | φ12 | |||||
| φ20 | |||||||
| φ40 | |||||||
| φ60 | |||||||
| 广场 | T20 | φ20 | |||||
| CNC卧式加工中心 | 水平安装型 | T26K | φ20 | ||||
| CNC小型加工中心 | 平 | P11 | Sφ2，φ5，φ10 | ||||
| P21 | φ10 | ||||||
日本Metrol美德龙测头数控车床无线传感器
主要规格
| STM11A | IP44 | φ8 | 2，050日圆 | 在 | 目 | |
螺丝类型 | STM31A | IP44 | ||||
| STM35A | IP44 | M10 | 2，400日 |
长系列（驾驶室轮胎帘线）
| 形状 | 代表型号名称 | 保护结构 | 轮廓图 | 代表价 | 资料下载 | ||||
|---|---|---|---|---|---|---|---|---|---|
圆管型 | STM12A | IP44 | φ8 | 2，180日圆 | |||||
| STM62A | IP67 | φ9 | 2，650日圆 | ||||||
螺丝类型 | STM32A | IP44 | M10 | 2，440日圆 | |||||
| STM82A | IP67 | M10 | 2，920日圆 | ||||||
球接触类型 | STMB12A | IP44 | φ8 | 2，330日圆 | |||||
| STM36A | IP44 | M10 | |||||||
| 操作点的可重复性 | ON和OFF均为0.001 mm（范围） |
|---|---|
| 运动到行动 | 大约0.5mm * |
| 行程 | 12毫米* |
| 接触精度寿命 | 300万次 |
| 保护结构 | IP67 |
| 联系力量 | 2.5N * |
| 接触表面处理 | 磨削4s /研磨0.4s（TiCN可以硬化）* |
| 联系资料 | 硬质合金 |
| 联系评级 | DC5V至DC24V稳态电流10mA或更低（浪涌电流20mA或更低） |
*扁平型（P11 / P21系列）与其他工具设备有不同的规格。有关详细信息，请参阅目录。
保持CNC加工中心的高加工精度!!
通过切割和刀具长度的热位移来校正刀具磨损，因为昼夜温差精确到1微米。
始终可以保持CNC机床固有的高加工精度。
美德龙Metrol CNC加工中心刀具 对刀仪TM26D
机器的正常运行时间提高了生产率！
美德龙Metrol CNC加工中心刀具定位器TM26D
切割程序运行时，检测到工具损坏或损坏，机器自动停止。
通过小化在机床的无人操作期间的操作期间的故障，可以增加操作时间并且可以提高生产率。
事前预防有缺陷的产品发生的麻烦！
将刀具的切削刃推入传感器，并将刀具长度值反馈给NC。
不需要诸如传统的试切，测量和NC输入的设置改变的技能，并且可以防止由于设置错误而产生缺
| SP060A | M6（粗） | 2，600日圆 | 在VONA购买 | 目录 （PDF） | 使用说明书 （PDF） | 2D CAD |
| SP080A | M8（粗） | 2，600日圆 | 在VONA购买 |
◎如果CS触摸开关用于正常位置检测和存在检测，而不是用于跳出，请选择CS触摸开关。
电气规格｜ 选项和操作注意事项｜ 技术指导
主要规格
| 接触结构 | 接触类型 |
|---|---|
| 操作形式 | 答：不可以 |
| 工作点重复性 | 开启和关闭均0.01mm（范围） |
| 运动直至运行 | 2.2毫米 |
| 中风 | 3毫米 |
| 磁滞现象 | 0 |
| 机械寿命（弹簧） | 300万次 |
| 接触力 | 8N（大11N） |
| 温度漂移 | 0（由于没有放大器，电子元件不会引起温度漂移） |
| 工作温度范围 | 0°C至80°C（不冻结） |
| 接触等级 | 5至24 VDC，恒定电流10 mA或更小（冲击电流20 mA或更小） |
陷产品。
| CSFN105A | M10×0.5 | 向下 | 0.1N | 2，750日圆 | 在VONA购买 | 目录 （PDF） 使用说明书 （PDF） | 2D CAD |
| CSFSN10A |
| HT-BP060A | 200℃ | 0.8毫米 | 无挡块功能 | 13,100日圆 | 在VONA购买 | 目录 （PDF） 使用说明书 （PDF） 2D CAD | |||||||||||
| HT-CS067A | 200℃ | 2.8毫米 | 无挡块功能 | 14,300日圆 | 在VONA购买 | ||||||||||||
HT-STM82A
| |||||||||||||||||
RC-K3E
| CSFN105A | M10×0.5 | 向下 | 0.1N | 2，750日圆 | 在VONA购买 | 目录 （PDF） 使用说明书 （PDF） | 2D CAD |
| CSFSN10A |
| HT-BP060A | 200℃ | 0.8毫米 | 无挡块功能 | 13,100日圆 | 在VONA购买 | 目录 （PDF） 使用说明书 （PDF） 2D CAD | |||||||||||
| HT-CS067A | 200℃ | 2.8毫米 | 无挡块功能 | 14,300日圆 | 在VONA购买 | ||||||||||||
HT-STM82A
| |||||||||||||||||
