日本Mtutoyo三丰位移传感器542-188测微计
简要描述:
日本Mtutoyo三丰位移传感器542-188测微计日本三丰,MITUTOYO,线性测微计,千分尺,数据线,深度尺,卡尺,孔径千分尺 大量现货 欢迎选购LG200-0110 最新款
产品型号:LG200-0110
产品时间:2024-05-22
日本Mtutoyo三丰位移传感器542-188测微计
产品变化
附件选项
EJ-102N
代码否
542-080
标准价格(不含税)
45,000日元

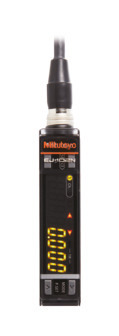

利尼亚仪表计数器 EH-101P
代码否
542-075
标准价格(不含税)
70,000日元
利尼亚仪表计数器 EH-102P
代码否
542-071
标准价格(不含税)
85,000日元
转换插头(P 计数器用)
符号 | LG200-110 | LG200-0510 | LG200-0110 |
---|---|---|---|
コードNo. | 542-186 | 542-187 | 542-188 |
標準価格(税抜) | 円 | 円 | 円 |
分解能(µm) | 1 | 0.5 | 0.1 |
最大応答速度(mm/s) | 1500 | 1500 | 400 |
最小エッジ間隔(ns) | 500 | 250 | 250 |
測定範囲(mm) | 10 | 10 | 10 |
最大測定力 横姿勢(N) | 0.75 | 0.75 | 0.75 |
最大測定力 逆姿勢(N) | 0.7 | 0.7 | 0.7 |
最大測定力 縦姿勢(N) | 0.8 | 0.8 | 0.8 |
保護等級 | IP67G | IP67G | IP67G |
指示精度(20℃)(µm) | 1.5+L/50μm L=任意測定長 | 1.5+L/50μm L=任意測定長 | 0.8+L/50μm L=任意測定長 |
測長ユニット | 光学式透過形リニアエンコーダ | 光学式透過形リニアエンコーダ | 光学式透過形リニアエンコーダ |
軸受部構造 | リニアボールベアリング | リニアボールベアリング | リニアボールベアリング |
出力信号 | 90°位相差,差動方形波(RS-422A適合) | 90°位相差,差動方形波(RS-422A適合) | 90°位相差,差動方形波(RS-422A適合) |
出力信号ピッチ(µm) | 4 | 2 | 0.4 |
コネクタ | 使用プラグ:HR10A-10P-10P(ヒロセ)、適合レセプタクル:HR10A-10R-10S(ヒロセ)、適合ジャック:HR10A-10J-10S(ヒロセ) | 使用プラグ:HR10A-10P-10P(ヒロセ)、適合レセプタクル:HR10A-10R-10S(ヒロセ)、適合ジャック:HR10A-10J-10S(ヒロセ) | 使用プラグ:HR10A-10P-10P(ヒロセ)、適合レセプタクル:HR10A-10R-10S(ヒロセ)、適合ジャック:HR10A-10J-10S(ヒロセ) |
保存環境温度範囲(℃) | -10~60 | -10~60 | -10~60 |
保存環境湿度範囲(非結露)(%RH) | 20~80 | 20~80 | 20~80 |
使用環境温度範囲(℃) | 0~50 | 0~50 | 0~50 |
使用環境湿度範囲(非結露)(%RH) | 20~80 | 20~80 | 20~80 |
質量(g) | 210 | 210 | 210 |
日本Mtutoyo三丰位移传感器542-188测微计
542-222 542-270
542 系列 — 光栅式测微仪/ 测微头(细长型)
LGB
542-204
LGB®-105L
外形尺寸: 参见G-10 页
LGB- - 1是低测力型号。与标
准型号相比,根据操作方法的不同,
测杆前行速度可能会变低。请检查
这种限制是否符合应用要求。
请联系三丰公司验证该应用。
选件
• 塑料橡胶套管 (备用)
用于测量范围5mm 型号: No.238773
用于测量范围为10mm 型号: No.238772
• 延长电缆(除 542-401)
5m: No.902434
10m: No.902433
20m: No.902432
大连接数3 条、大延伸长度20m 542-230
LGB®-110AR
规格
类型L- 型直杆型低测力型带气动装置的测头型 *1 正弦波输出型
货号542-204 542-222 542-222H 542-224 542-230*2 542-223*3 542-401
型号LGB-105L LGB-110 LGB-110H LGB-110-1 LGB-110AR*2 LGB-110A*3 LGB-110S
実績あるLG100シリーズの耐振動・耐衝撃特性を踏襲し、ボディサイズをシェイプアップしたモデルです。LG100-110に比べ約1/5の断面積です。
インラインや測定室でも使用できる高精度ゲージヘッドです。
測定範囲全域で繰り返し精度(2σ)、狭範囲精度を保証します。
摺動耐久性1億回以上※1をクリアし、耐油性の高い材料を採用したことで保護等級IP67Gを実現。※1 弊社試験による実力値
インラインや装置組み込みに適した小型カウンタ(EJカウンタ)と測定室での使用に適した多機能カウンタ(EHカウンタ)※2 に接続可能。※2 変換プラグ必要
