日本进口HAKKO白光自动焊接机器人 系统设备
简要描述：
日本进口HAKKO白光自动焊接机器人 系统设备HU-200-81Z4轴台式焊接机器人（带有简单的编程软件）HU101-81X焊接单元（带有简单的编程软件）CX1011简易编程软件
产品型号：HU-200-81Z
产品时间：2023-05-20
打印当前页HU-200-81Z

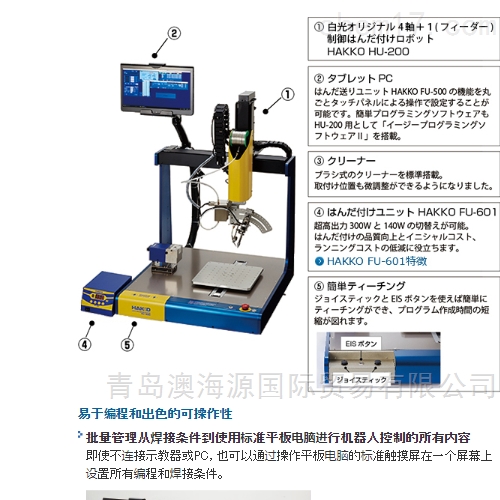

日本进口HAKKO白光自动焊接机器人 系统设备
- 易于操作的4轴+1（送料器）控制焊接机器人系统
- 批量管理，从焊接条件到配备标准平板电脑的机器人控制
- 使用EPS（简易定位系统）轻松教学
- EIS（简易输入开关）减少了教学时间
日本进口HAKKO白光自动焊接机器人 系统设备
焊接机器人
| 电源供应 | AC100-240V 50/60赫兹 |
|---|---|
| 耗电量 | 300 瓦 |
| 活动范围（行程） | X轴：400mm Y轴：300mm Z轴：200mmθ 轴：±200度 |
| 有效载荷 | Y轴20 公斤 （跳台） |
| 移动速度 | X，Y，Z轴：1至800毫米/秒。Θ轴：1至800度/秒。 |
| 重复定位精度 | X，Y，Z轴：±0.01mmθ轴：±0.01度 |
| 驱动系统（电机类型） | X，Y，Z，θ轴：伺服电机焊锡进给：步进电机 |
| 位置检测方法 | 编码器 |
| 允许电压波动范围 | AC100-240V 50 / 60Hz±5％ |
| 噪音水平 | 56 分贝 |
| 位置教学法 | 远程教学（JOG）/数值输入（MDI） |
| 教学形式 | 操纵杆直接示教 平板电脑离线示教 |
| 小费 | TX1：140W，TX2：300W |
| 空运 | 不必要的 |
| 外部输入/输出 | 20个输入/ 12个输出（NPN型，包括2个清洁点） |
| 外部介面 | USB x 4（用于控制一个点） |
| Z轴电磁制动器释放按钮 | 安装在Z轴的左侧 |
| 外形尺寸 | 600（W）×910（H）×650（D）毫米 |
| 机重 | 50 公斤 |
| 备注 | *仅当体温恒定时，才限制X，Y和Z轴的定位精度。它不保证准确性。 |
・送锡设定范围
| 送锡程序数 | 多250个条件 |
|---|---|
| 焊锡进给量 | 0.1-99.9 毫米 |
| 焊锡进给速度 | 0.1-99.9 毫米/秒 |
| 退锡量 | 0-20.0 毫米 |
| 焊接速度 | 0-99.9 毫米 |
| 加热时间 | 0.1-9.9 秒 |
| 备注 | *对于第二级和第三级，所有项目都可以从0开始设置。如果进给速度，进给速度和加热时间中的任何一个设置为0或以第二级和第三级为空白，则可以跳过后续操作。 |
烙铁单元FU-601
| 产品编号 | FU601-31X | |
|---|---|---|
| 电源供应 | AC100V 50/60赫兹 | |
| 耗电量 | 140瓦/ 300瓦 | |
| 插头形状 | 2极接地插头 | |
| 设定温度范围 | 50-500℃ | |
| 纹波温度 | 空载±5℃ | |
・车站科
| 输出量 | 交流29V |
|---|---|
| 外形尺寸 | 145（宽）×107（高）×211（深）mm |
| 机重 | 4公斤 |
-铁零件FU-6002（L型）
| 耗电量 | 260W（29V） | ||
|---|---|---|---|
| 接地之间的电阻 | <2Ω | ||
| 漏电电压 | <2mV | ||
| 线长 | 5m | ||
| 全长 | 168mm（安装了4XD型时，尺寸可以在±5mm的范围内调节） | ||
| 机重 | 134g（带4XD吸头） 173g（带4XD吸头，包括熨斗安装底座） | ||
*长度和重量不包括电线。
*附带的铁为L型FU-6002。
