韩国JENIX东山数显装置DSC-804 4轴计数器
简要描述：
韩国JENIX东山数显装置DSC-804 4轴计数器 DSC-803韩国JENIX东山光栅尺 JSM1L-1200mm韩国JENIX东山光栅尺JSS-150mm/200mm/300mmJSS-50mm/100mm/150mm/200m
产品型号：DSC-803
产品时间：2023-05-19
打印当前页韩国JENIX东山数显装置DSC-804 4轴计数器 DSC-803
型号规格 | DSC-801（1 轴） | DSC-802（2 轴） |
| DSC-803（3 轴） |
显 示 | 青 F.N.D.7 数 |
| ||
MM/INCH 变换 | 安键变换 |
| ||
显示分解能 | 0.005mm,0.001mm |
| ||
记 忆 | 每轴 120 点 |
| ||
数据 1/0 | RS-232CI/O port。（另售） |
| ||
比 例 | 0.000001～9.999999 |
| ||
座标记忆 | 断电时约 10 年 |
| ||
使用温度 | -5℃～45℃ |
| ||
大移动速度 | 500mm/sec |
| ||
电力消耗 | 15VA |
| ||
|
|
| ||
尺 寸 | 275mm(W)X110mm(D)X150mm(H),3.8kg |
| ||
电 源 | AC 50～265V,50/60Hz.(自由电压) |
| ||
|
|
| ||
外 壳 | 铝 质 外 壳 |
| ||
|
|
| ||
键 盘 | 薄 膜 式 |
| ||
|
|
| ||
显示功能 | 红 灯 |
| ||
主要功能举例 |
|
|
|
|
圆位加工设定步骤
输入半径（或直径），所需要的孔数（1-10000），开始及后角度，
X.Y 轴圆位加工坐标便会显示在显示器上.
EDM 功能
能输入阶段
EDM 显示器
X 轴：数值由 1 阶段到 4 阶段
Y 轴：Z 轴之低值（“-”值不显示）
Z 轴：表示电 移动的数值
车床加工方法
此为 ABS 功能中的一项应用，
能输入座标直达 10 电之多，
而且每一次使用时不需要重新设定数

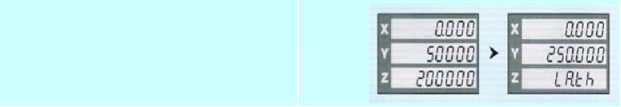

车上加工设定
Y 轴由 Z 轴数值的总和会显示在 Y 轴上。
*弗莱纳·米勒、大型机床、大型机器
*木工机械、产业机械等中途加油
*小麦、删除、延机床等加工机器
*斯蒂维康起重机、扩大检测的位置等。
* nc机床、自动化机械等center西宁
*工区的显微镜等量具
韩国JENIX东山数显装置DSC-804 4轴计数器 DSC-803
*其他产业机械及自动化机械
